Vidalı kompresör nedir ve nasıl çalışır?
Vidalı kompresör basınçlı hava üretmek için birbirine geçmiş rotor çiftinin kullanıldığı pozitif yerdeğiştirmeli makinadır. Rotorlar bir mil üzerindeki helisel loblardan oluşur. Rotorların biri erkek rotor olarak adlandırılır ve onun helisleri dolgun yuvarlak çıkıntılardan/loblardan oluşur. Diğer rotor dişi rotor olarak adlandırılır ve erkek rotorun loblarına karşılık gelen yivleri/yuvaları vardır. Tahrik elemanı sayesinde motorun hareketi vida grubuna aktarılır ve rotor çiftinin dönmesiyle emiş kısmında vakum oluşur. Vakum sayesinde ortamdan emilen hava emiş kısmında bulunan filtrede temizlendikten

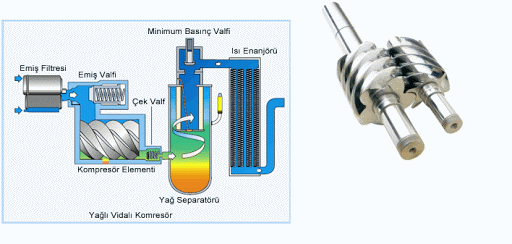

![](https://www.kompresorteknikservisleri.com/wp-content/uploads/2022/04/vidali-kompresor222.gif)
sonra vida grubunun içindeki boşluklara girer ve çıkış kısmına doğru ilerler. Havanın girişteki hacmi çıkışa doğru azaldığından havanın basıncı artar. Havanın sıkışmasıyla birlikte basıncı arttığı gibi sıcaklığı da artar. Oluşan bu ısıyı almak için vida grubuna yağ püskürtülür (yağ enjeksiyonlu vidalı kompresörlerde). Yağın diğer görevleri ise rotorların ve gövdenin üzerinde film tabakası oluşturarak havanın geri kaçmasını önler (sızdırmazlık sağlar) ve çalışan aksamları yağlayarak metal-metal sürtünmesinin önüne geçer. Vida grubundan çıkan basınçlı hava-yağ karışımı separatör tankına gider ve burada basınçlı hava yağdan hem mekanik olarak tankın içinde ayrışır hem de ayırıcı filtreden geçerek minimum basınç valfine geçer. Yağdan arındırılmış hava buradan radyatöre gider (hava soğutmalı kompresörlerde) ve orada soğuyarak sisteme gönderilir. Separatör tankında ayrışan yağ ise belli bir sıcaklığa kadar direkt olarak yağ filtresinden geçerek vida grubuna geri döner. Termostatik valf sayesinde belli bir sıcaklık aşılınca yağ bu sefer radyatöre gönderilir ve orada soğuyarak tekrar yağ filtresinden geçerek vida grubuna gönderilir ve çevrim tamamlanmış olur. Sistemin çalışması, otomasyonu ve emniyeti; kompresöre eklenen elektrik panosu, kontrol paneli ve gerekli diğer ekipmanlar sayesinde gerçekleştirilir. Vidalı kompresör tarihi Vidalı kompresör prensibi için ilk kez Almanya’da, Heinrich Krigar tarafından, 24 mart 1878 yılında (4121 patent numarasıyla) patent alındı. Heinrich Krigar daha sonra tasarımını değiştirip, geliştirerek, 16 Ağustos 1878’de (7116 patent numarasıyla) ikinci bir patent aldı. Bu patentler vidalı kompresör konusunda kayıtlı ilk patentler olup, Almanya Patent Ofisi’nin kurulmasından sadece bir yıl sonra alınmıştı. Heinrich Krigar Hannover’de yaşıyordu ve onun tasarım çizimleri birbirinin aynı profile sahip iki rotoru göstermekteydi. Gerçekte, Krigar’ın tasarımı, Avrupa’da ilk kez 1867’de orya çıkan Root blower rotorlarına benziyordu ama arada önemli bir fark vardı, Krigar’ın tasarımında rotorların lob ve yivleri uzunlukları boyunca 180º sarma yapıyordu (helisel prensiple yer değiştiriyordu). O zaman için daha fazlasını düşünmek ve geliştirmek imalat teknolojisinin yetersizliği dolayısıyla mümkün değildi. Yarım yüzyıl sonra, İsveç’li buhar türbini üreticisi Ljungstroms Angturbin AB şirketinin baş mühendisi Alf Lysholm modern vidalı kompresörün geliştirilmesine çok önemli katkılar sağladı. O zamanlar, Lysholm gaz ve buhar türbinlerinde kullanmak için hafif kompresörler araştırmaktaydı. Orijinal patent haklarının sona erdiği zamana denk gelince, Lysholm farklı rotor kombinasyonları denedi. Sadece rotorların şekli önemli değildi, rotorların hassas işlenmesi problemi de vardı ve Lysholm bu problemi çözüp, rotorların işlenmesi konusunda patent aldı. 1935 yılındaki patent açıkca göstermektedir ki, onun, erkek rotorun dört lobuna karşılık, dişi rotorda beş yiv kullandığı asimetrik profilli rotorları günümüzün vidalı kompresörlerinin doğuşu anlamına gelmektedir ve bu ilk asimetrik profilli dörde beş loblu tasarım yıllarca aynen kullanılmıştır. Ljungstroms Angturbin AB şirketi adını 1951 yılında Svenska Rotor Maskiner AB (SRM) olarak değiştirdi. Bugün çok iyi bilenen kısa ismiyle, SRM, vidalı kompresör (vida) imalatçılarının hemen hemen hepsine imalat lisansı vermiştir. Avrupa’nın en büyük vida imalatçılarından biri olan Gutehoffnungshutte veya daha çok bilinen kısa adıyla GHH, günümüzde, bir çok vidalı kompresör ünitesi (paket) üreticisine vida satmaktadır. Rakip vida imalatçıları kendi araştırma ve geliştirme faaliyetlerine yatırım yaparak, 120 yılı aşan başlangıç konseptine bağlı olarak, yeni vida-rotor profilleri üretmişlerdir ve üretmeye devam etmektedirler. Vidalı kompresör yerleşim şeması Vidalı kompresörler için işletmelerde kompresör dairesinin yapılması kompresörün daha sağlıklı, uzun ömürlü ve sorunsuz çalışması için gereklidir. Aşağıda tipik bir yerleşim şeması gösterilmiş olup kompresör etrafında yaklaşık 1m boşluk bırakılması gerekmektedir. Bu oda mümkün olduğunca baca gazlarından ve dış ortamda bulunan kirli havadan, tozdan arındırılmalıdır
Vidalı hava kompresörlerimiz yıllardır kullanıldığı işletmelerde müşterilerimizin ihtiyaçlarına maksimum seviyede cevap vermiştir. Müşterilerimizin memnuniyeti başkalarına da tavsiye ederek referans olmalıylada kendini göstermiştir. Uzun ömürlü çalışma kapastiesine sahip olan vidalı kompresörlerimiz hakkında daha detaylı bilgi almak için lütfen bizimle iletişime geçiniz…

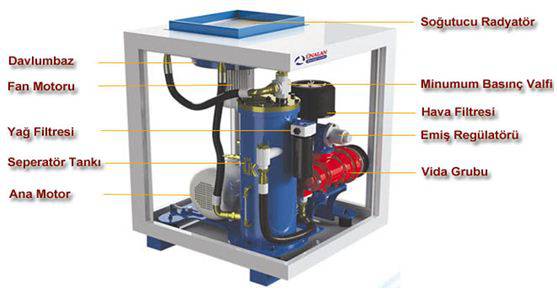

![](https://www.kompresorteknikservisleri.com/wp-content/uploads/2022/04/vidali-kompresorler.jpg)
Vidalı Kompresörün Avantajları | |
Kesintisiz hava gücü, Yüksek performanslı çalışma kapasitesi, Minimum ses seviyeli sessiz çalışma özelliği, 4000 saat ömürlü yağlama sistemi, 380 V / 3 Ph / 50 Hz ; IP 54 TEFV motor,Genel uyarı sistemi, Uzu süreli çalışma ömrü,Düşük bakım maliyeti,maksimum/Mükemmel verimlilik, Yüksek basınç kilitleme sistemi ve uyarısı, Emergency stop,çoklu Emniyet sistemleri Emniyet Sistemleri: Genel enerji uyarı lambası Ana motoru aşırı akım kilitleme sistemi ve uyarısı Fan motoru aşırı akım kilitleme sistemi ve uyarısı Yüksek vida sıcaklığı kilitleme sistemi ve uyarısı Yüksek basınç kilitleme sistemi ve uyarısı Tank yüksek basınç emniyet valfi Yağ tankı emniyet valfi Acil stop butonu Teknik özelikleri: Serbest hava geçişi debisi, 7200/10500 lt/dak seçeneği, Çalışma basıncı 2.5 3.5 atü, Motor 18.5kw 25 hp/22 kw 30 hp 50 hz 1500rpm gamak motor seçeneği ile sunulmuştur. Piston adedi ve çapı 3 ad 160 mm 2 ad 220 mm şeçeneği ile sunulmuştur. Piston strok 80 mm, Soğutma şekli hava soğutmalı, Dizel motor şeçeneği |
